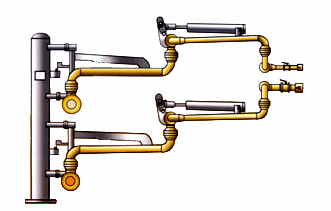

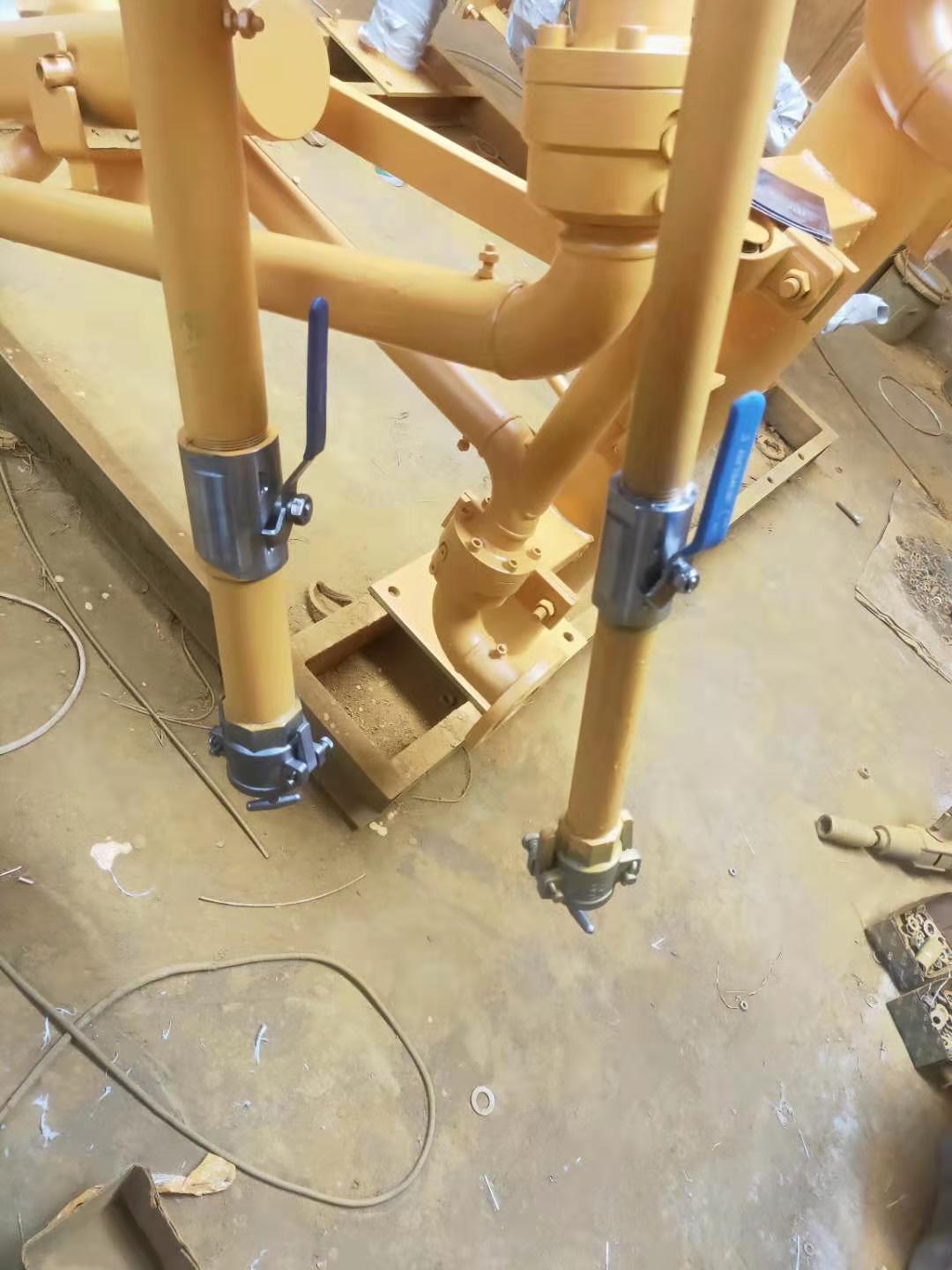

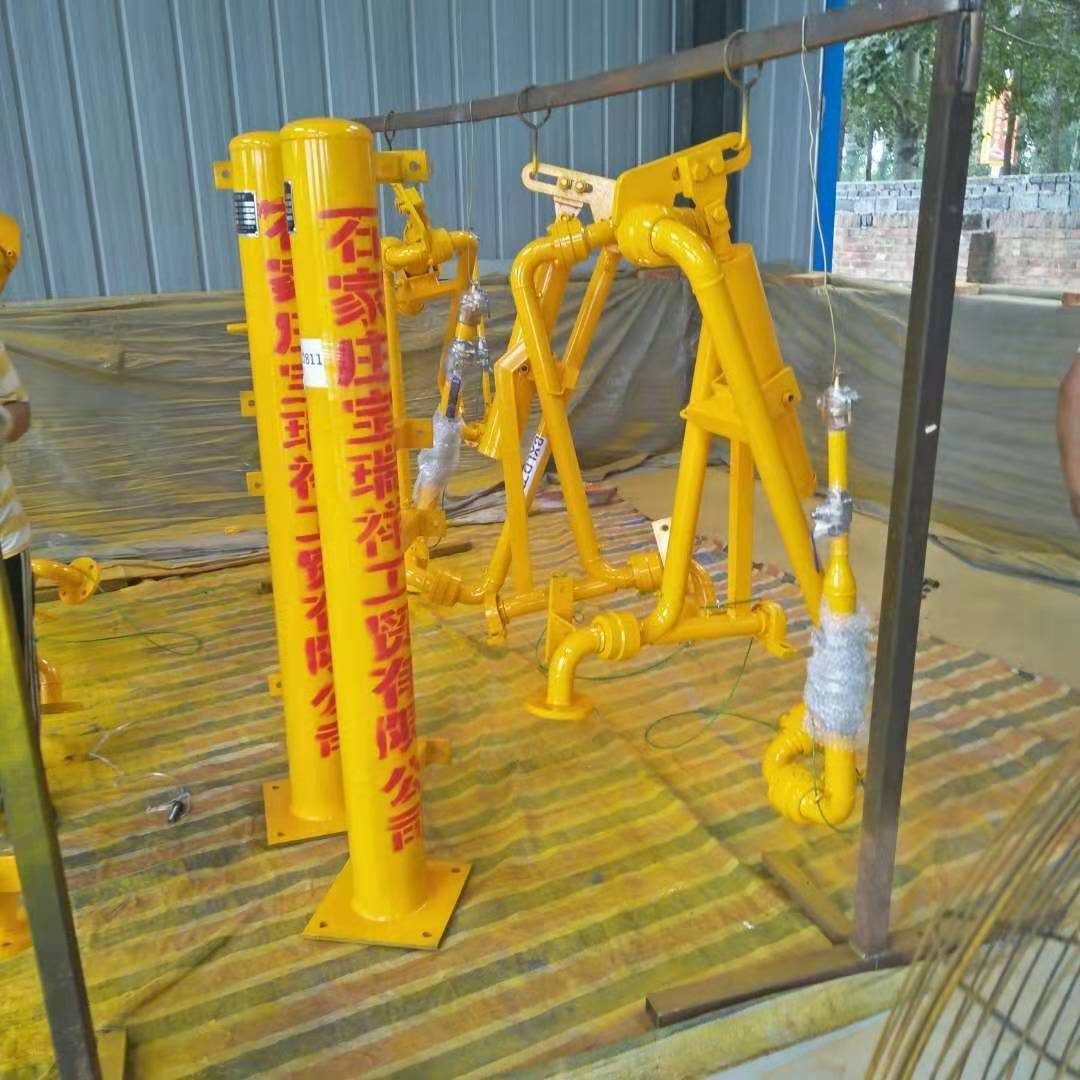

一、用途： 液化氣裝卸臂適用于液化石油氣的裝卸作業及油庫站或化工液化灌裝作業的設備。 二、型號說明 （1）立柱（2）液相接口法蘭（3）回轉器（4）內臂（5）內臂鎖緊裝置 （6）氣相接口法蘭（7）外臂（8）平衡器（9）球閥（10）備用接頭 三、液化氣裝卸臂主要技術參數： 液相管徑：50㎜～80㎜，公稱壓力：2.5 Mpa 氣相管徑：25㎜～50㎜，公稱壓力：2.5 Mpa 工作范圍：最大回轉半徑：4200㎜ 最小回轉半徑：1500㎜ 升降角度：-10° ～60° 棧橋至軌面高度：3700±200㎜ 四、產品本體材料選用及工作溫度： 碳鋼 -20℃～l 20℃ 不銹鋼-196℃～200℃ 五、密封材料及工作溫度 氟橡膠-20℃～ 120℃ 聚四氟乙烯 -196℃～ 200℃ 液體接口法蘭：PN4.0Mpa 凹面法蘭(HG20593-97) 六、液化氣裝卸臂安裝： （1）在靠近槽車的棧橋面與立柱底座配鉆四個Ф26孔，用四個M24螺栓將立柱固定注意安裝基準面應水平，然后依次安裝氣相鶴管、液相鶴管。 （2）產品出廠時作密封性試驗，用戶安裝鶴管時，只需參照結構示意圖，先將水平管(含接口法蘭、回轉器)至升降臂(含快速接頭)，自下至上順序安裝，最后安裝平衡器。 （3）調整平衡器時，將升降臂置于水平狀態，擰下平衡器尾端蓋，即可調節螺桿，松或緊直至鶴管升降臂在-5°～60°范圍內能停穩為止。

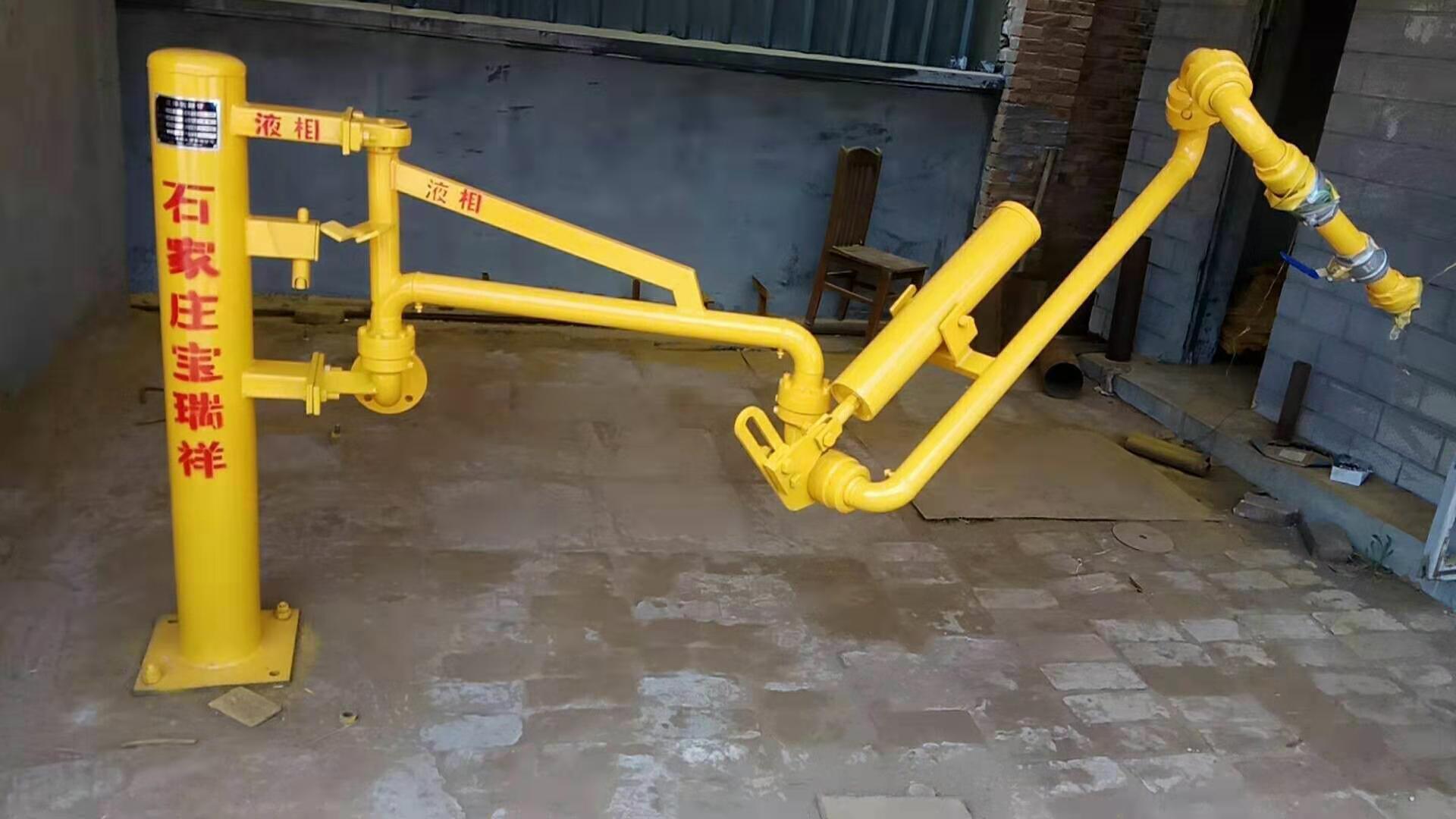

（1）立柱（2）液相接口法蘭（3）回轉器（4）內臂（5）內臂鎖緊裝置
